HL型斗式提升机

HL型斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度最高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力...

产品推荐: CXS型玻纤袋收尘器光氧催化有机废气净化器

17733773502

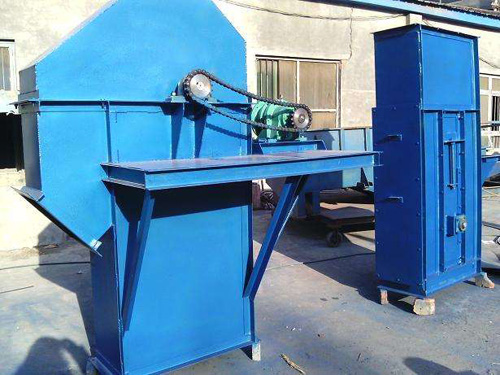

HL型斗式提升机

HL型斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度 40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

HL型斗式提升机工作原理：

我公司生产的HL型斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。HL型斗式提升机的牵引机构是两根环形链条。

HL型斗式提升机主要特点：

1、运行平稳、输送效率高。

2、料斗形式多，可根据物料性质选用。

3、适应性强、安装维修方便、使用寿命长。

4、整机体积小、转速高、可确保快速均匀输送。

HL型斗式提升机由下部区段，上部区段，中间区段，驱动装置和运行部分组成

1、下部区段，由下部机壳和拉紧滚筒（或拉紧链轮组）组成。HL型斗式提升机用可换轮缘组合式链轮，链轮寿命长，更换工作简单。下部采用重锤箱恒力自动张紧装置可实现自动张紧，保持恒定的张紧力，避免打滑或脱链，同时在漏斗遇到偶然因素引起“卡壳”现象时，能够有效地保护下轴等机件。

2、上部区段：由上部机壳、头罩和传动滚筒（或传动链轮组）组成。

3、中间区段：由起支承，防护和密封作用的中部机壳组成。HL型斗提机中部有单通道和双通道两种形式。

4、驱动装置：由电动机，减速器，三角带传动件和逆止器等组成。采用硬齿面新型减速器、传动可靠、承载能力大、重量轻、噪声小、寿命长、机构紧凑。按选用不同的减速器、驱动装置，分有ZL型和YY型两种（也可按用户要求配给其他驱动形式），按功率不同有C1、C2、C3、C4等制法；按相对机体位置不同分有左装和右装。

5、运行部分：由料斗，橡胶输送带或圆环链，链环钩等组成。料斗分有Q型（浅）。S型（深斗）两种型式，HL型牵引构件采用高强度圆环链，性能可靠，寿命长。

HL型斗式提升机技术参数：

项目		提升机型号
		项目				HL400
		S制法		Q制法		S制法		Q制法
输送能力，平方米/小时		28		16		47.2		30
料斗容量，升		5.2		4.4		10.5		10
斗距，毫米		500		500		600		600
运行部分（料斗牵引链条）公斤/米		24.8		24		29.2		28.3
牵引链条	型式	锻造环形链
	园钢直径（毫米）	18				18
	节距（毫米）	50				50
	破断强度（公斤）	12800				12800
料斗运动速度（米/秒）		1.25				1.25
传动链条轴转数（转/分）		37.5				37.5
输送物料的散状比重		H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦
0.8		59	6.35	64	4.36	30	7	33	6.3
1.0		52	7.55	60	5.12	27	7.6	30	7
1.25		41	8.7	49	5.3	23	8	26	7.6
1.6		31	9.7	39	5.3	18.5	8.4	22	8.2
2.0		24	9.7	29	5.35	15	8.6	18	8.4
传动装置制法		C1	C2	C3	C4	C1		C2
圆柱齿轮减速机	传动装置右装	JZQ400—IV—3U				JZQ400—IV—3U
	传动装置左装	JZQ400—IV—4Y				JZQ400—IV—4Y
电动机型号		Y132M2—6	Y160M—6		Y160L—6	Y160M—6		Y160L—6
传动装置功率（千瓦）		5.5	7.5	7.5	7.5	7.5		7.5
棘轮制动装置（齿轮X模数）		6X18	6X18	8X15	8X15	6X18		8X15
传动装置重量（公斤）		628	702	870	885	902		917
物料的块度(毫米)		25		35		45		55
