TD型斗式提升机
TD型斗式提升机具有以下特点： 1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍。 2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长。 3、整机结构简单、...
产品推荐: CXS型玻纤袋收尘器光氧催化有机废气净化器
17733773502

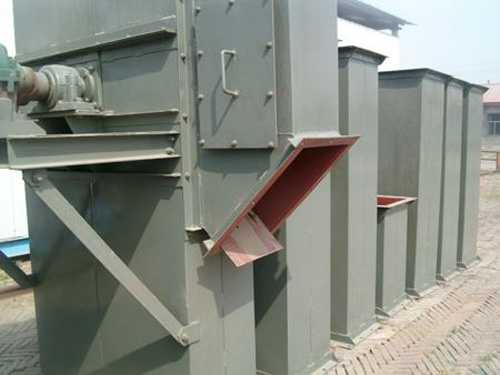

TD型斗式提升机
TD型斗式提升机具有以下特点：
1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍。
2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长。
3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
TD型斗式提升机结构型式
TD型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成，适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。
TD型斗式提升机结构形式：传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等,使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD型斗提机技术性能：
| 斗提机型号 | TD100 | TD160 | TD250 | TD315 | ||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 输送量，m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
| 料斗容积，L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
| 料斗运行速度，m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
| 滚筒转速，r/min | 67 | 67 | 61 | 61 | ||||||||||
| 斗提机型号 | TD400 | TD500 | TD630 | |||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 输送量，m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | - | 142 | 148 | 238 |
| 料斗容积，L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | - | 14 | 14.6 | 23.5 |
| 料斗运行速度，m/s | 1.8 | 1.8 | 2.0 | |||||||||
| 滚筒转速，r/min | 55 | 55 |
48 |
|||||||||
