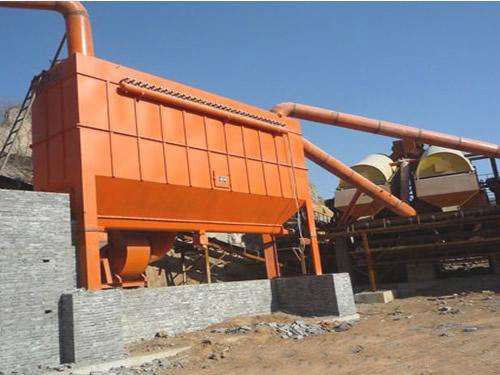

矿山原料破碎系统除尘器
矿山原料破碎系统除尘器是一种处理风量大、清灰效果好，除尘效率高，运行可靠，维修方便，占地面积小的圆形壳体式除尘器。
矿山原料破碎系统除尘器结构组成：
1、矿山原料破碎系统除尘器有上箱体、中箱体、灰斗、支架、除尘布袋组件及反吹清灰机构、卸灰阀等组成。
2、收尘、过滤系统：主要由滤袋、袋笼、花板组件、灰斗、切向进风系统组成。
3、清灰、卸灰系统：高压风机、回转反吹管、减速电机。
4、电控系统：自动化控制系统。
矿山原料破碎系统除尘器特点：
1、壳体旋风除尘器流型设计，能起局部旋风作用，减轻滤袋负荷。圆筒拱顶的体形，受力均匀。
2、矿山原料破碎系统除尘器采用了设备自带的高压风机反吹清灰，不受使用场合气源条件的限制，易损件少，维护简便、运行可靠，克服了压缩空气脉冲清灰的弊病。反吹风作用距离大，可采用长滤袋，充分利用空间，占地面积小。
3、矿山原料破碎系统除尘器采用梯形扁袋振幅大，只需一次振击，即可抖落积尘，有利于提高除尘布袋寿命。
4、矿山原料破碎系统除尘器自动控制回转反吹清灰，视入口浓度高低，自动调整清灰周期。较之定时控制方式更为合理可靠。
| PPW32-3 | PPW32-4 | PPW32-5 | PPW32-6 | |||
| 过滤风量 | A | >100g/mn3 | 5000 | 6500 | 9000 | 11500 |
| B | ≤100g/mn3 | 6900 | 8030 | 1160 | 13390 | |
| 过滤风速m/min | 1.0-1.2 | |||||
| 总过滤面积m2 | 96 | 128 | 160 | 192 | ||
| 净滤面积m2 | 64 | 96 | 128 | 160 | ||
| 收尘器室数（个） | 3 | 4 | 5 | 6 | ||
| 滤袋总条数（条） | 96 | 128 | 160 | 192 | ||
| 收尘器阻力（Pa） | 1500-1700 | |||||
| 出口气体含尘浓度mg/m3 | <50 | |||||
| 收尘器承受负压（Pa） | 9000 | |||||
| 清灰压缩空气 | 压力（Pa） | (4-6)×105 | ||||
|
耗气量m3/min
|
0.27 | 0.37 | 0.46 | 0.6 | ||
| 刚性叶轮给料机 | 下料口300×300 转数30 31rpm 减速电机功率2。2 | |||||
| 螺旋输送机 | 规格 | |||||
|
减速电机
|
||||||
| 滤袋规格 | ||||||
| 保温面积(m2) | 26.5 | 36.5 | 41 | 48.5 | ||
| 设备重量（约植，不包括保温）kg | 2400 | 3400 | 4400 | 5400 | ||
| PPW32-3 | PPW32-4 | PPW32-5 | PPW32-6 | |||
| 过滤风量 | A | >100g/mn3 | 13000 | 18000 | 22000 | 26000 |
|
B
|
≤100g/mn3 |
17800
|
22300
|
26700
|
31200
|
|
| 过滤风速m/min | 1.0-1.2 | |||||
| 总过滤面积m2 | 256 | 320 | 384 | 448 | ||
| 净滤面积m2 | 192 | 256 | 320 | 384 | ||
| 收尘器室数（个） | 4 | 5 | 6 | 7 | ||
| 滤袋总条数（条） | 256 | 320 | 384 | 448 | ||
| 收尘器阻力（Pa） | 1500-1700 | |||||
| 出口气体含尘浓度mg/m3 | <50 | |||||
| 收尘器承受负压（Pa） | 9000 | |||||
| 清灰压缩空气 | 压力（Pa） | (4-6)×105 | ||||
|
耗气量m3/min
|
1.2 | 1.5 | 1.8 | 2.1 | ||
| 刚性叶轮给料机 | 下料口300×300 转数30 31rpm 减速电机功率2。2 | |||||
| 螺旋输送机 | 规格 | LS315×3.0m | LS315×4.22m | LS315×5.44m | LS315×6.66m | |
|
减速电机
|
TY100-35.5-2.2 2.2kw
|
|||||
| 滤袋规格 | ||||||
| 保温面积(m2) | 70 | 94 | 118 | 142 | ||
| 设备重量（约植，不包括保温）kg | 6900 | 8800 | 9700 | 11800 | ||
| PPW96-5 | PPW96-6 | PPW96-7 | PPW96-8 | PPW96-9 | |||
| 过滤风量 | A | >100g/mn3 | 26000 | 33000 | 40000 | 46000 | 52200 |
| B | ≤100g/mn3 | 33400 | 40100 | 46800 | 53300 | 60100 | |
| 过滤风速m/min | 1.0-1.2 | ||||||
| 总过滤面积m2 | 480 | 576 | 672 | 768 | 864 | ||
| 净滤面积m2 | 384 | 480 | 576 | 672 | 768 | ||
| 收尘器室数（个） | 5 | 6 | 7 | 8 | 9 | ||
| 滤袋总条数（条） | 480 | 576 | 672 | 768 | 864 | ||
| 收尘器阻力（Pa） | 1500-1700 | ||||||
| 出口气体含尘浓度mg/m3 | <50 | ||||||
| 收尘器承受负压（Pa） | 9000 | ||||||
| 清灰压缩空气 | 压力（Pa） | (4-6)×105 | |||||
| 耗气量m3/min | 0.9(1.8) | 0.9(1.8) | 0.9(1.8) | 0.9(1.8) | 1.2(2.5) | ||
| 刚性叶轮给料机 | 下料口400×400 转数22.5rpm 减速电机功率2.6kw | ||||||
| 螺旋输送机 | 规格 | LS400×4.4M | LS400×5.62M | LS400×6.48M | LS400×8.06M | LS400×9.28M | |
| 减速电机 | TY-31.5-2.2 2.2kw | TY112-35.5-4 4kw | |||||
| 滤袋规格 | |||||||
| 保温面积(m2) | 120 | 130 | 140 | 150 | 160 | ||
| 设备重量（约植，不包括保温）kg | 11800 | 13500 | 15200 | 18000 | 19600 | ||
| PPW96-2×5 | PPW96-2×6 | PPW96-2×7 | PPW96-2×8 | PPW96-2×9 | PPW96-2×10 | |||
| 过滤风量 | A | >100g/mn3 | 60000 | 70000 | 85000 | 95000 | 110000 | 120000 |
| B | ≤100g/mn3 | 66900 | 80700 | 94100 | 107600 | 121000 | 134500 | |
| 过滤风速m/min | 1.0-1.2 | |||||||
| 总过滤面积m2 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | ||
| 净滤面积m2 | 864 | 1056 | 1248 | 1440 | 1632 | 1824 | ||
| 收尘器室数（个） | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 滤袋总条数（条） | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | ||
| 收尘器阻力（Pa） | 1500-1700 | |||||||
| 出口气体含尘浓度mg/m3 | <50 | |||||||
| 收尘器承受负压（Pa） | 9000 | |||||||
| 清灰压缩空气 | 压力（Pa） | (4-6)×105 | ||||||
| 耗气量m3/min | 1.2(2.5) | 1.2(2.5) | 1.2(2.5) | 1.5(2.5) | 1.5(2.5) | 1.8(2.5) | ||
| 刚性叶轮给料机 | 下料口400×400 转数22.51rpm 减速电机功率2.6kw | |||||||
| 螺旋输送机 | 规格 | LS400×4.4m | LS400×5.62m | LS400×6.84m | LS400×8.06m | LS400×9.28m | LS400×10.5m | |
| 减速电机 | TY-35.5-2.2 2.2kw2台 | TY-35.5-2.2 2.2kw2台 | ||||||
| 滤袋规格 | ||||||||
| 保温面积(m2) | 175 | 210 | 245 | 280 | 315 | 350 | ||
| 设备重量（约植，不包括保温）kg | 21000 | 25200 | 29400 | 33600 | 37800 | 42000 | ||
|
PPW128- 2×6 |
PPW128- 2×7 |
PPW128- 2×8 |
PPW128- 2×9 |
PPW128- 2×10 |
|||
| 过滤风量 | A | >100g/mn3 | 95000 | 114000 | 130200 | 146500 | 162800 |
| B | ≤100g/mn3 | 134600 | 157000 | 179400 | 201900 | 224300 | |
| 过滤风速m/min | 1.0-1.2 | ||||||
| 总过滤面积m2 | 1536 | 1792 | 2048 | 2304 | 2560 | ||
| 净滤面积m2 | 1408 | 1664 | 1920 | 2176 | 2432 | ||
| 收尘器室数（个） | 12 | 14 | 16 | 18 | 20 | ||
| 滤袋总条数（条） | 1536 | 1792 | 2048 | 2304 | 2560 | ||
| 收尘器阻力（Pa） | 1500-1700 | ||||||
| 出口气体含尘浓度mg/m3 | <50 | ||||||
| 收尘器承受负压（Pa） | 9000 | ||||||
| 清灰压缩空气 | 压力（Pa） | (4-6)×105 | |||||
| 耗气量m3/min | 7.0 | 8.3 | 9.5 | 10.7 | 12 | ||
| 电动翻板卸灰阀 | 卸灰量30-80t/h 电机功率4.0kw | ||||||
| 螺旋输送机 | 规格 | LS500×5.62 | LS500×5.84 | LS500×8.04 | LS500×9.26 | LS500×10.44 | |
|
减速电机
|
TY125-31.5-4 4kw 2台
|
||||||
| 滤袋规格 | |||||||
| 保温面积(m2) | 232 | 247 | 262 | 277 | 292 | ||
| 设备重量（约植，不包括保温）kg | 36600 | 43900 | 50000 | 55400 |
60000 |
||
