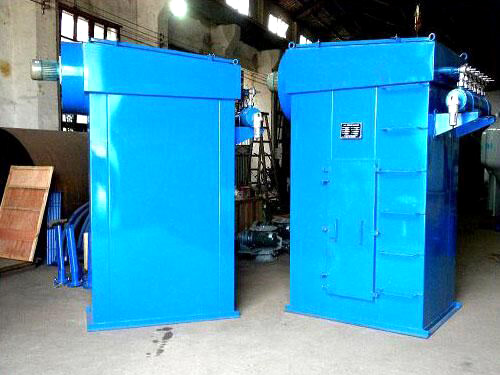

单机脉冲袋式除尘器
单机脉冲袋式除尘器采用脉冲喷吹的清灰方式。具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠等等的优点。广泛用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性粉尘工业粉尘的除尘净化与物料回收。
单机脉冲袋式除尘器共有六个规格，每种规格又可分为标准带灰式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹清灰装置、电控箱组成，箱体全部采用焊接结构。检修门用泡沫胶条密封，保证除尘器严密不漏风。
构造结构特点：
除尘器本体由壳体、滤袋总成、喷吹清灰装置、排灰装置四个部分组成。
壳体部分由上箱体、中箱体、灰斗、进出风口组成。
滤袋总成由滤袋、滤袋框架等组成。
喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成。
排灰装置由电机、减速器、螺旋输送机、星形卸料阀组成。
脉冲阀I型采用直角脉冲阀，Ⅱ型采用直通脉冲阀，减少了脉冲阀自身的阻力，是一种较为理想的脉冲喷吹方式。
工作原理：
单机脉冲袋式除尘器的进风口设在灰斗上，当含尘气体从进风口进入灰斗后首先碰上进风口的挡板，由于惯性作用，使用气体粗颗粒粉尘直接进入灰斗，起到预收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋，粉尘被收集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。室内收尘袋分为若干排，按照给定的时间间隔对每排收尘袋进行清灰。当脉冲阀开启时，即向滤袋内喷入高压空气，以清除滤袋表面上的灰尘。各排滤袋的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续控制。
含尘气体由灰斗(或下部敞开式法兰)进入过滤室，较颗粒直接落入灰斗或料仓。
技术参数：
| 性能型号 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | |
| 总过滤面积m2 | 24 | 36 | 48 | 60 | 72 | 84 | |
| 过滤风速m/min | 1.0-1.5 | ||||||
| 处理风量m3/h | 1500-2400 | 2500-3500 | 3500-5000 | 4500-6000 | 5500-7000 | 6500-8500 | |
| 滤袋数量（条） | 32 | 48 | 64 | 80 | 96 | 112 | |
| 耗气量m/min | 0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.11 | |
| 入口浓度g/m3 | 200 | ||||||
| 出口浓度mg/m3 | 30 | ||||||
| 喷吹压力MPa | 0.5-0.7 | ||||||
| 承受负压Pa | 5000 | ||||||
| 设备阻力Pa | ≤1200 | ||||||
| 脉冲阀 | 规格 | 1 | |||||
| 数量（个） | 4 | 6 | 8 | 10 | 12 | 14 | |
| 电机型号功率 | Y90S-2 | Y90L-2 | Y100L-2 | Y132S1-2 | Y132S1-2 | Y132S2-2 | |
| KW | 1.5 | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 | |
| 设备重量 | HMC（A） | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
| HMC（B） | 1220 | 1470 | 1670 | 2150 | 2540 |
2880 |
|
